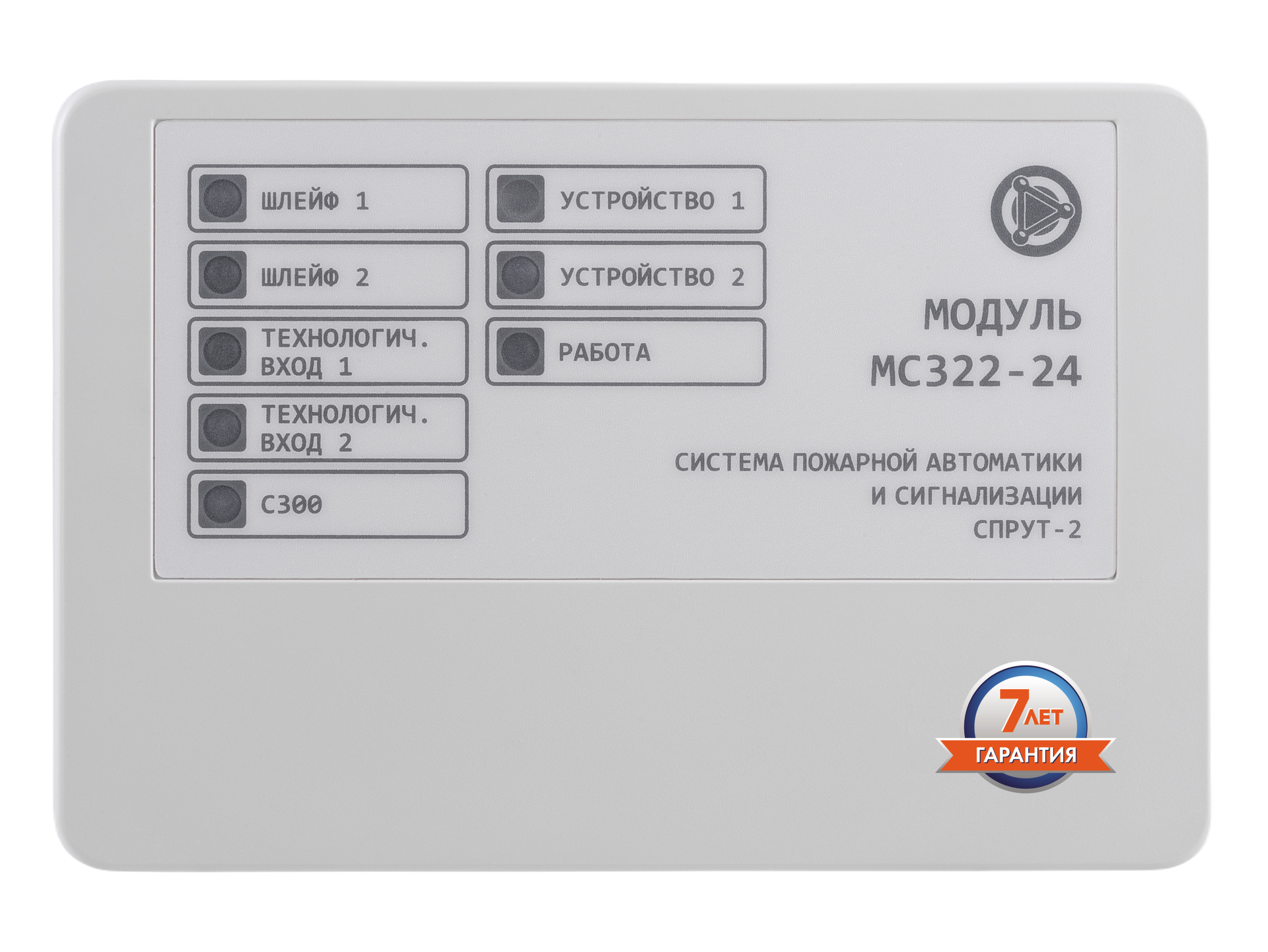

Модуль контроля и управления 4-канальный МС322-24

Назначение

Модуль МС322-24 применяется в системах пожарной сигнализации и предназначен для:

- контроля двух токопотребляющих шлейфов или типа “сухой контакт” (НЗК/НРК) с контролем на обрыв и КЗ (занимает два адреса) и двух технологических входов (не имеют адреса);
- управления двумя нереверсивными устройствами или одним реверсивным устройством по командам от панели ПАС300 с контролем исправности цепей управления с питанием на 24 В DC.

Описание

Модуль МС322-24 обеспечивает:

- контроль исправности на обрыв и короткое замыкание двух токопотребляющих пожарных шлейфов, двух нормально-замкнутых и/или нормально-разомкнутых входов типа «сухой контакт»;
- подключение двух нереверсивных исполнительных устройств или одного реверсивного устройства питанием на 12-24 В с контролем исправности цепей управления на обрыв и короткое замыкание;
- контроль состояния цепи может осуществляться как во включенном, так и в выключенном состоянии. Исходное состояние устройства, т.е. оповещателя (в дежурном режиме) выбирается программно в ПРО. Если в исходном состоянии выход включен, то МС322-24 контролирует цепь управления на обрыв и короткое замыкание;
- встроенную самовосстанавливающуюся защиту от короткого замыкания, рассчитанную на ток 1,5 А .

Контроль работоспособности обеспечивается на программном уровне (постоянный опрос ПАС300).

Гарантийный срок составляет 7 лет с момента выпуска, указанного в паспорте.
